송산문화스포츠센터 건립사업 건축설계 일반설계공모_ 4등작 / 더코너즈 건축사사무소

Three Fingers
“사계의 풍경속에 펼쳐진 문화스포츠 센터”

송산 상거리는 대부분 논과 밭의 풍경이 펼쳐진 공간이다. 해당 부지 또한 논과 밭으로 오랜 시간동안 작물의 생장과 소멸이 순환하던 장소였다. 봄이 되면 겨우내 메말랐던 논에 물을 채워 모내기를 하고 여름에는 초록빛 작물이 대지를 뒤덮는다. 노랗게 익은 벼가 고개를 떨구는 가을이 오면, 땅은 다시 아무것도 없는 상태로 되돌아 간다. 어쩌면 본 프로젝트는 이 땅에 처음으로 시간성을 부여하는 사건이다. 1년이 지나도 그 자리에 그대로 있게 될 나무를 심고, 낮은 벤치를 만들고, 건물을 짓고 그 안에 주민들의 이야기가 결결이 쌓이는 풍경을 만들다. 해마다 변하지 않는 그 자리, 그 장소에 시간이 더해진 오랜 풍경을 만든다.

사계의 풍경속에 유아, 청소년, 청장년, 노인까지 전세대를 아우르는 지역공동체의 건강한 공존의 모습이 펼쳐질 문화 스포츠센터 THREE FINGERS를 제안한다.

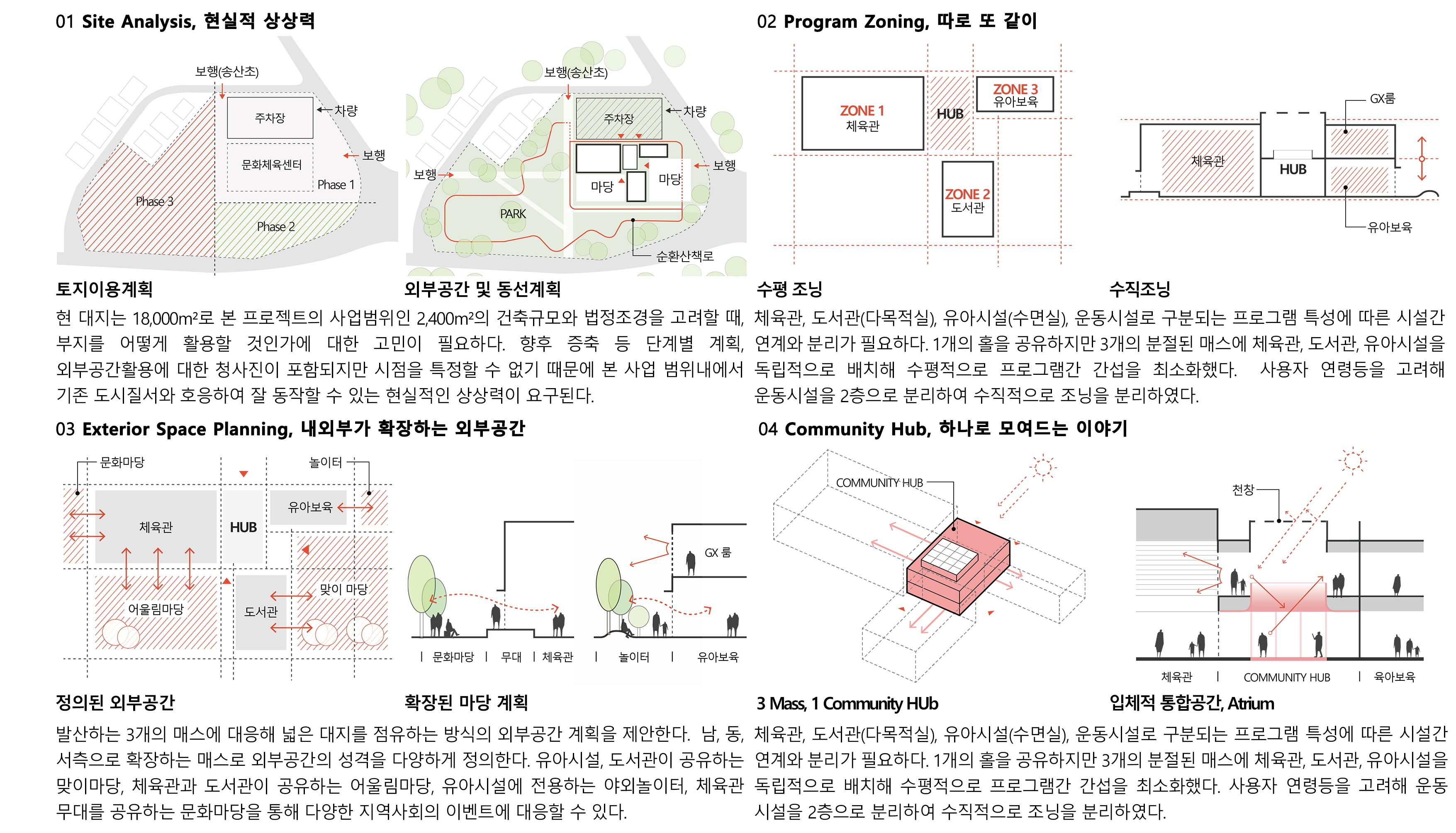

01 Site Analysis, 현실적 상상력
토지이용계획 (01 Site Analysis, 현실적 상상력 - 1. 토지이용계획.JPG 텍스트)
외부공간 및 동선계획 (01 Site Analysis, 현실적 상상력 - 2. 외부공간 및 동선계획.JPG 텍스트)

현 대지는 18,000m²로 본 프로젝트의 사업범위인 2,400m²의 건축규모와 법정조경을 고려할 때, 부지를 어떻게 활용할 것인가에 대한 고민이 필요하다. 향후 증축 등 단계별 계획, 외부공간활용에 대한 청사진이 포함되지만 시점을 특정할 수 없기 때문에 본 사업 범위내에서 기존 도시질서와 호응하여 잘 동작할 수 있는 현실적인 상상력이 요구된다.



02 Program Zonning, 따로 또 같이
수평 조닝 (02 Program Zoning, 따로 또 같이 - 1. 수평 조닝.JPG 텍스트)
수직 조닝 (02 Program Zoning, 따로 또 같이 - 2. 수직 조닝.JPG 텍스트)

체육관, 도서관(다목적실), 유아시설(수면실), 운동시설로 구분되는 프로그램 특성에 따른 시설간 연계와 분리가 필요하다. 1개의 홀을 공유하지만 3개의 분절된 매스에 체육관, 도서관, 유아시설을 독립적으로 배치해 수평적으로 프로그램간 간섭을 최소화했다. 사용자 연령등을 고려해 운동시설을 2층으로 분리하여 수직적으로 조닝을 분리하였다.



03 Exterior Space Planning, 내외부가 확장하는 외부공간|
정의된 외부공간 (03 Exterior Space Planning, 내외부가 확장하는 외부공간 - 1. 정의된 외부공간.JPG 텍스트)
확장된 마당계획 (03 Exterior Space Planning, 내외부가 확장하는 외부공간 - 2. 확장된 마당계획.JPG 텍스트)

발산하는 3개의 매스에 대응해 넓은 대지를 점유하는 방식의 외부공간 계획을 제안한다. 남, 동, 서측으로 확장하는 매스로 인해 외부공간의 성격을 다양하게 정의한다. 유아시설, 도서관이 공유하는 맞이마당, 체육관과 도서관이 공유하는 어울림마당, 유아시설에 전용하는 야외놀이터, 체육관 무대를 공유하는 문화마당을 통해 다양한 지역사회의 이벤트에 대응할 수 있다.



04 Community Hub, 하나로 모여드는 이야기
3 Mass, 1 Community Hub (04 Community Hub, 하나로 모여드는 이야기 - 1. 3 Mass, 1 Community Hub.JPG 텍스트)
입체적 통합공간, Atrium (04 Community Hub, 하나로 모여드는 이야기 - 2. 입체적 통합공간, Atrium.JPG 텍스트)

문화 스포츠 센터를 상징하는 하나의 Hall, Community Hub를 제안한다. 2개층이 개방된 아트리움을 계획하여 체육관, 도서관, 유아시설, 운동시설을 이용하는 전 세대를 아우르는 통합의 풍경이 펼쳐진다. 이 곳은 지역 공동체의 다양한 이야기가 모이는 주민의 장소가 된다.





프로그램 조닝 다이어그램

외부공간 계획 다이어그램

외부공간 계획 다이어그램

커뮤니티 허브 계획 다이어그램

커뮤니티 허브 계획 다이어그램

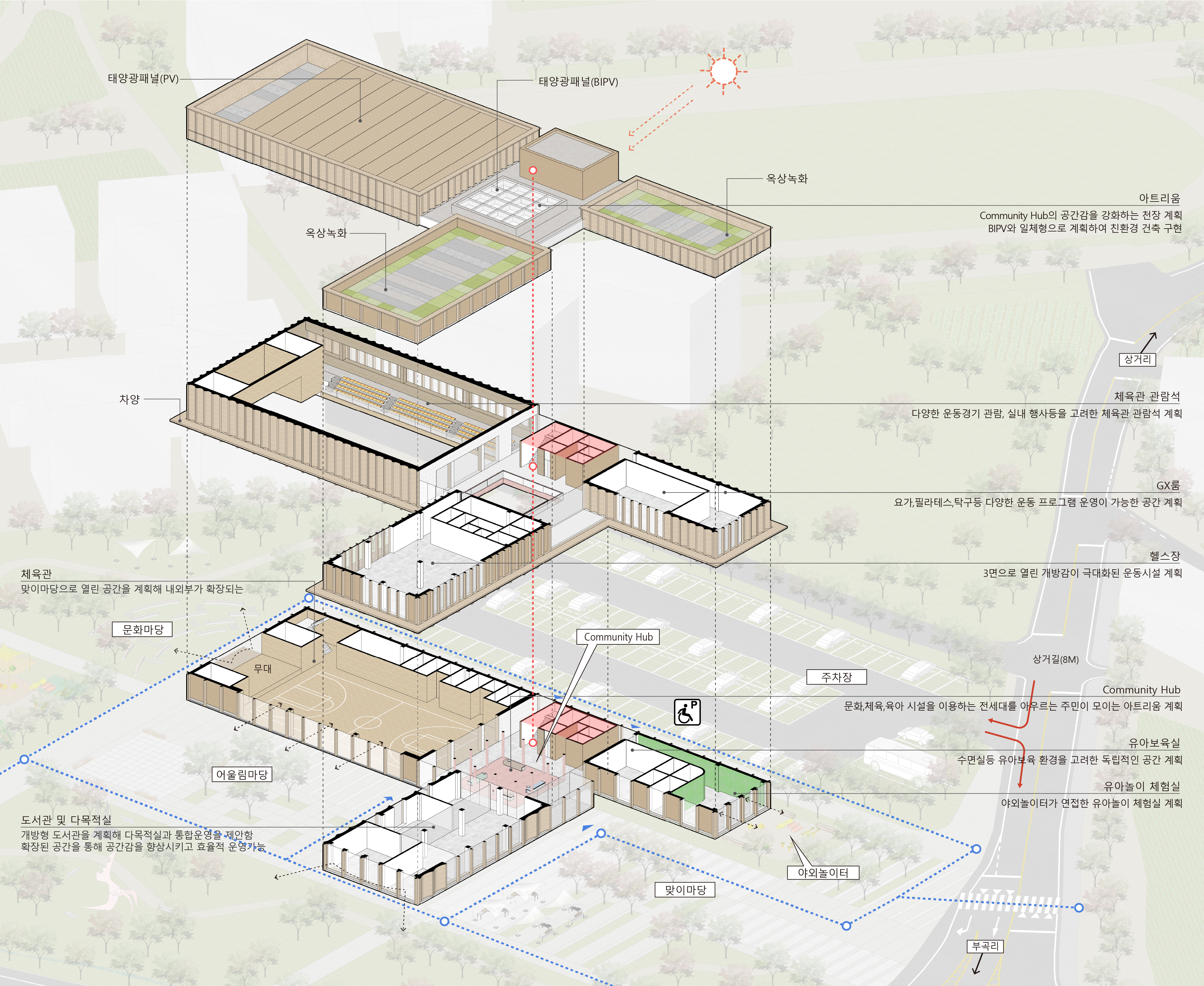

공간 구성 계획도

사이트 분석 다이어그램

사이트 분석 다이어그램

프로그램 조닝 다이어그램

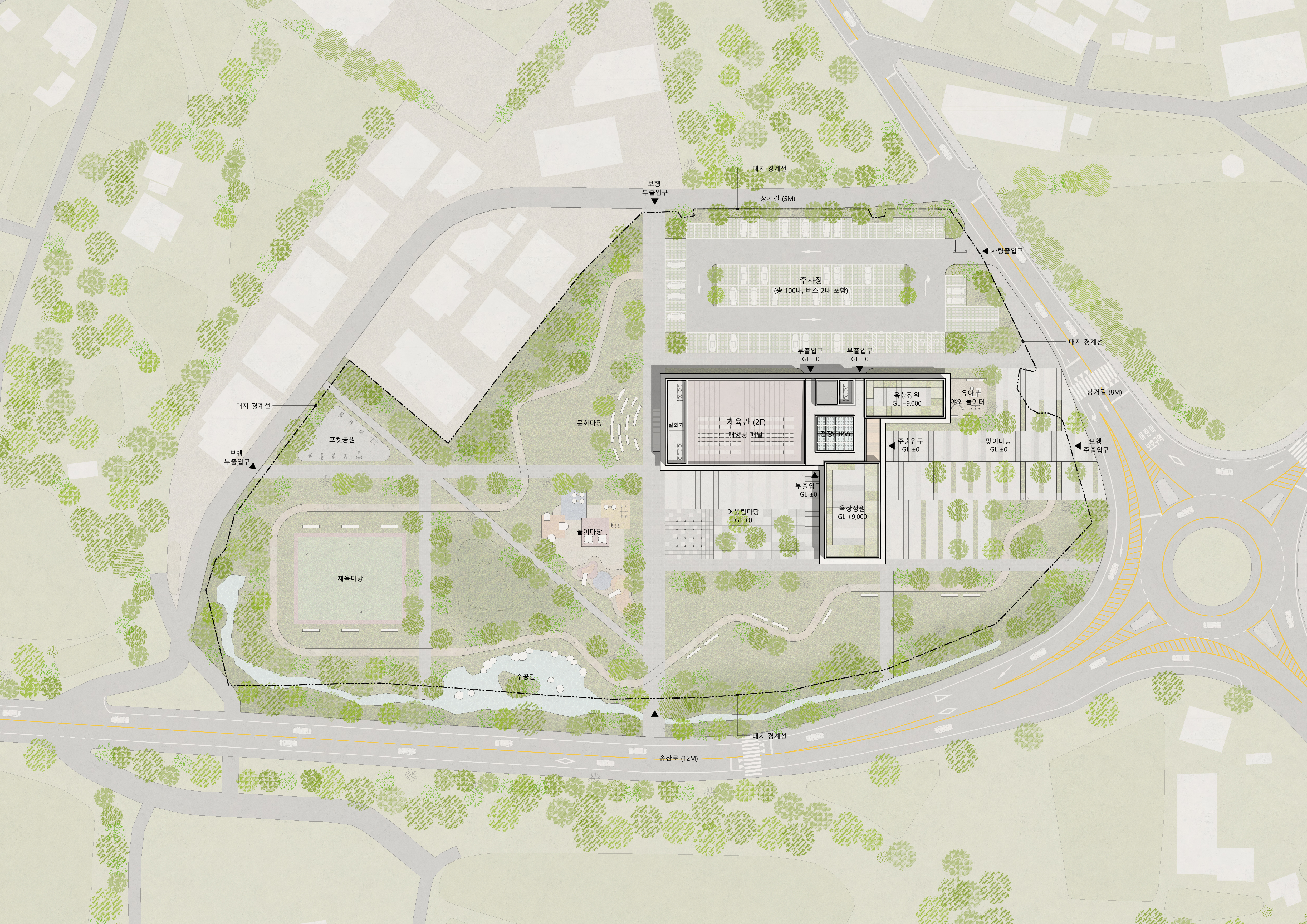

배치도

지하 1층 평면도

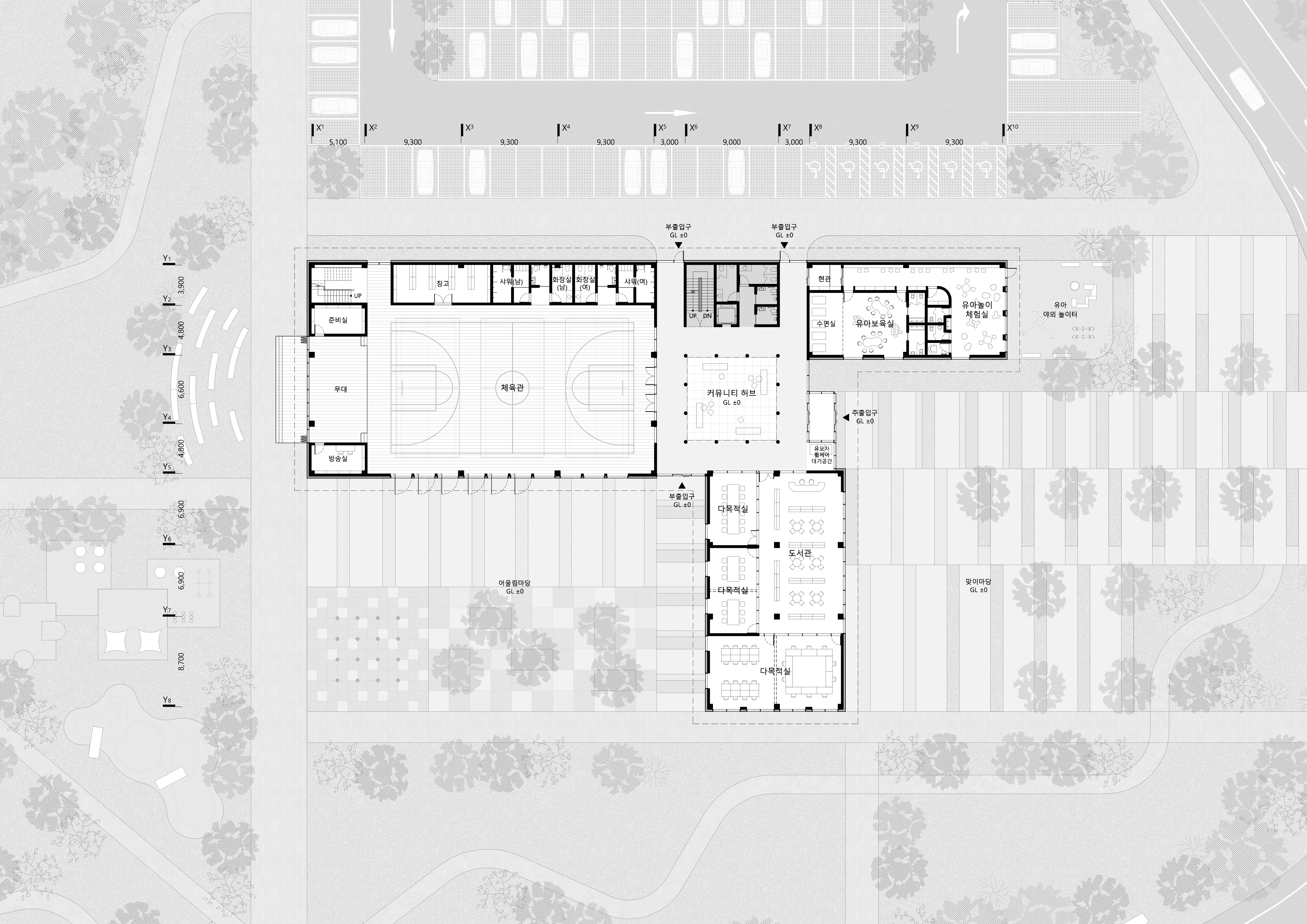

지상 1층 평면도

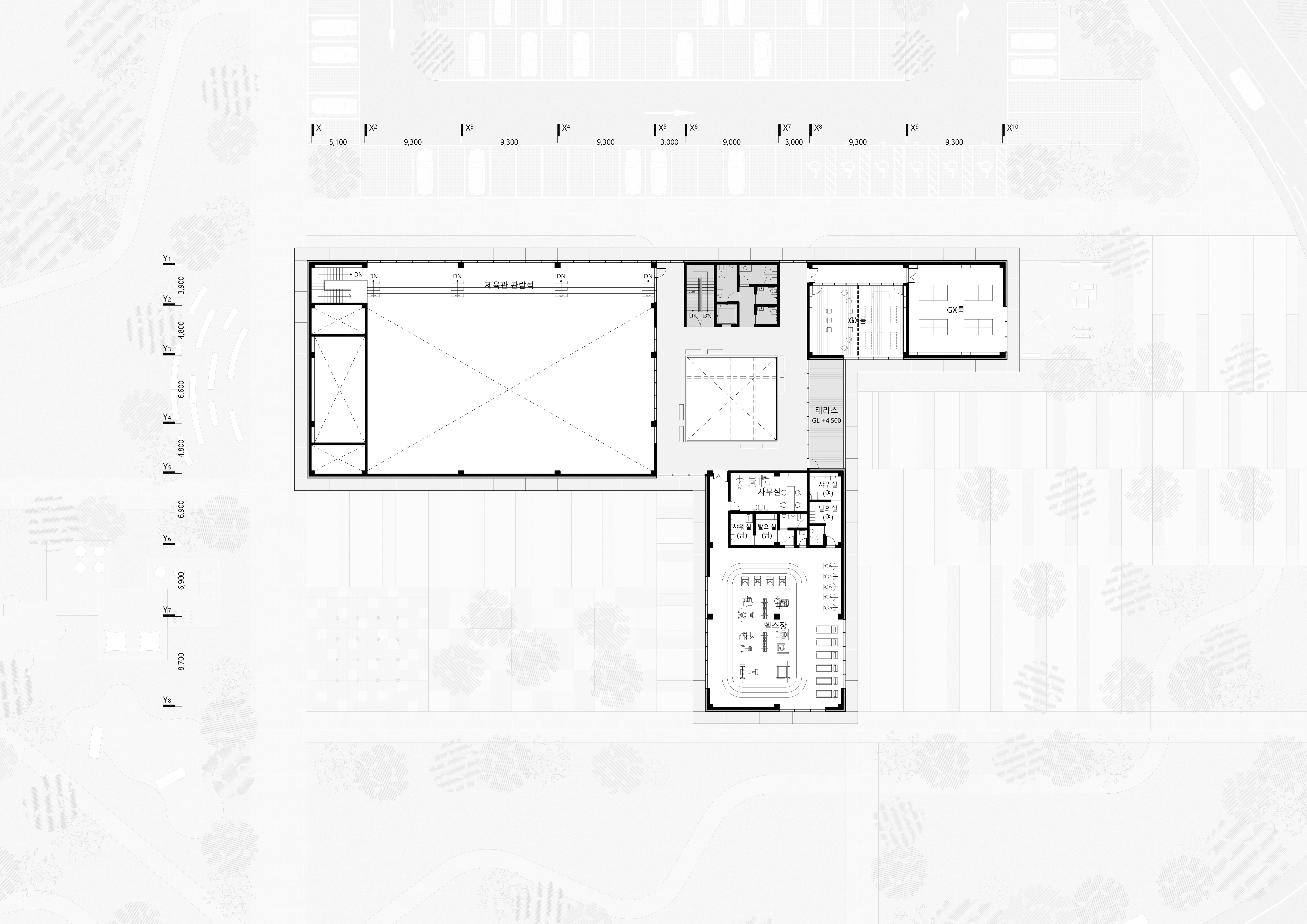

지상 2층 평면도

입면도

단면도

더코너즈 건축사사무소
4등작_ 더코너즈 건축사사무소 (https://www.thecornerz.com/)
대표건축가 홍종화

대지면적 18,037㎡
연면적 2,397.63㎡
건축면적 1,809.95㎡
건폐율 10.03%
용적률 12.49%
최고높이 12.6m
층수 지하1층, 지상2층
구조 철근콘크리트조, 철골조(체육관 지붕)
대표건축가 홍종화
주차대수 100대
발주처 당진시청
